Transcriptómica Espacial Basada en Secuenciación

Clase 2: Del FASTQ a la Matriz de Conteo en Visium HD

Taller de Transcriptómica Espacial

2026-05-06

Resumen de la Clase 1

En la clase anterior cubrimos los fundamentos teóricos de las tecnologías espaciales basadas en secuenciación:

Conceptos clave:

  • Captura de transcritos en superficies con códigos de barras espaciales

  • Diferencias entre tecnologías basadas en secuenciación vs. imagen

  • El compromiso entre resolución, cobertura del transcriptoma y throughput

    Directo a la práctica: del FASTQ a la matriz de conteo.

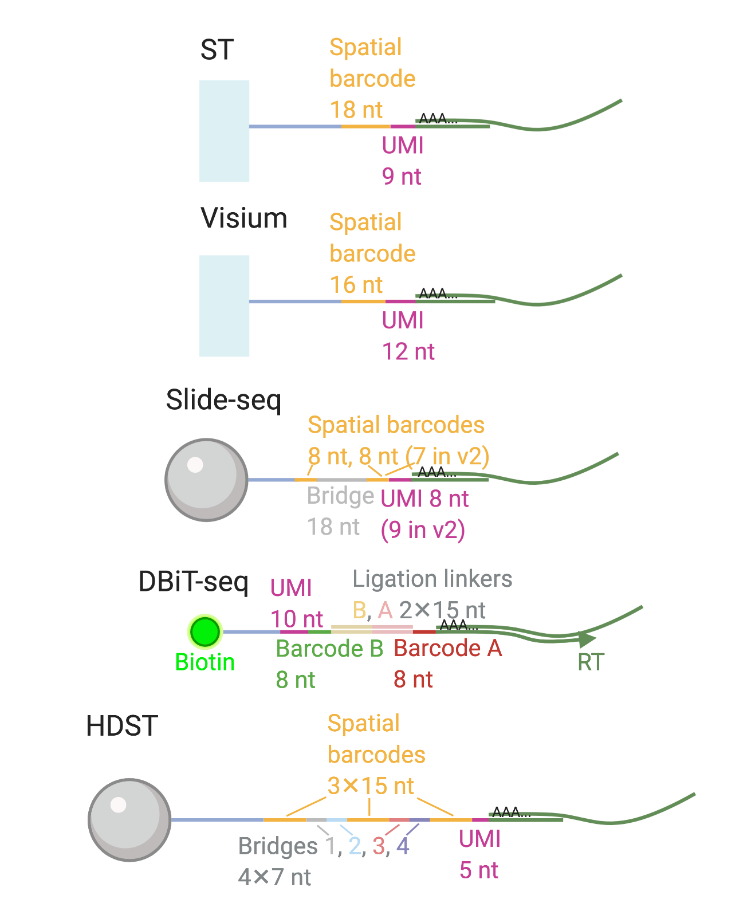

Tecnologías mencionadas:

  • Visium (10x Genomics) — spots de 55 µm
  • Slide-seq — beads de ~10 µm
  • Stereo-seq — 0.22 µm (BGI)
  • DBiT-seq — microfluídica

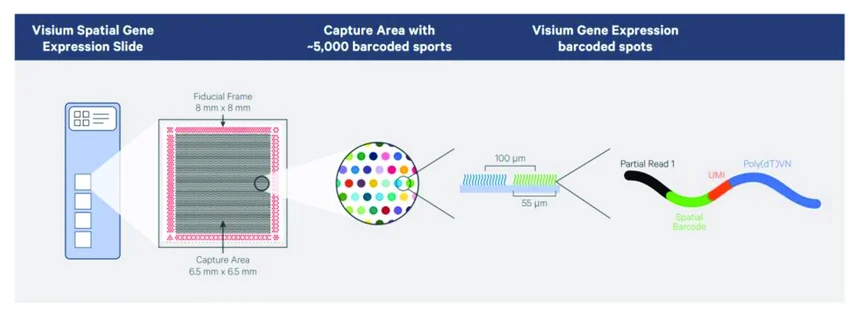

Visium v1/v2: Lo que ya conocemos

  • ~5,000 spots por área de captura
  • Cada spot: 55 µm de diámetro
  • Separación centro a centro: 100 µm
  • Gaps entre spots → pérdida de información
  • Cada spot captura múltiples células (~1-10)
  • Resolución insuficiente para análisis unicelular
  • Requiere deconvolución computacional
  • Visium v1 y v2 serán descontinuados en favor de HD (al parecer ya)

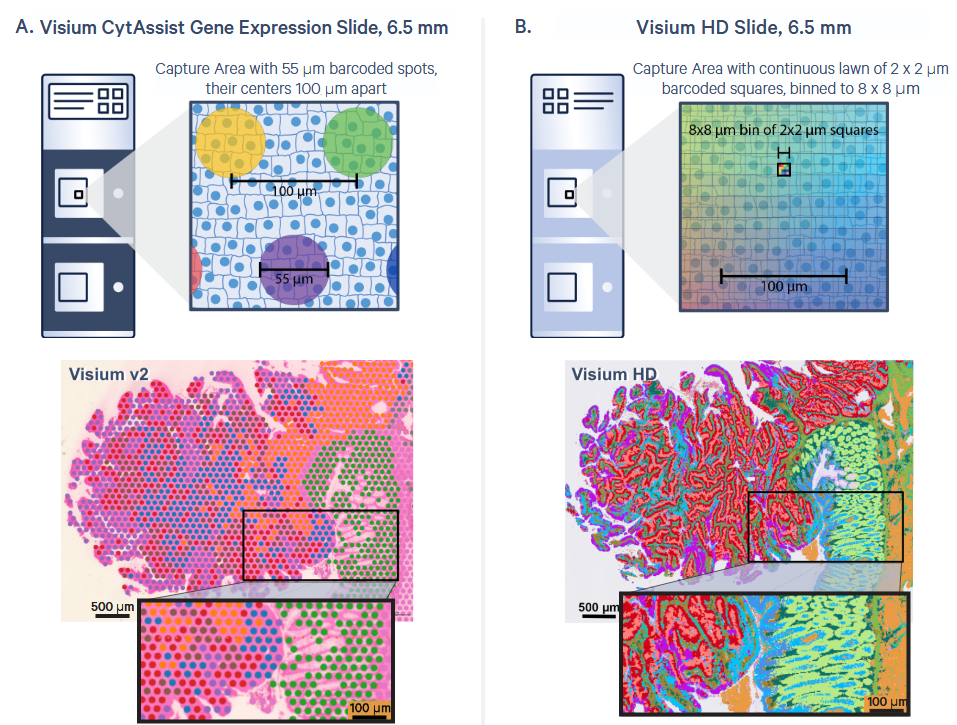

Visium HD: La nueva generación

Arquitectura del slide:

  • Misma área de captura: 6.5 × 6.5 mm
  • ~11 millones de cuadrados con código de barras
  • Cada cuadrado: 2 × 2 µm — resolución sub-celular
  • Sin gaps — cobertura continua del tejido

Binning digital:

  • Los datos crudos son a 2 µm
  • Space Ranger genera bins a 2, 8 y 16 µm
  • 8 µm es el punto de partida recomendado
  • Se puede hacer binning personalizado (ej. bin2cell)
Característica Visium v2 Visium HD
Unidad Spot 55 µm Cuadrado 2 µm
Cobertura Con gaps Continua
# Unidades ~5,000 ~11 millones
Resolución efectiva Multi-celular Sub-celular
Tejidos FF, FFPE FF, FFPE, Fixed Frozen

¿Cómo funciona Visium HD?

El workflow es similar a Visium v2 con CytAssist:

  1. Preparación del tejido en portaobjetos de vidrio estándar
  2. Tinción H&E o IF e imagen con microscopio
  3. Hibridación de sondas: panel de transcriptoma completo (whole transcriptome probes FFPE) ó
  4. Captura de sondas: Fresh frozen con oligo polyDT

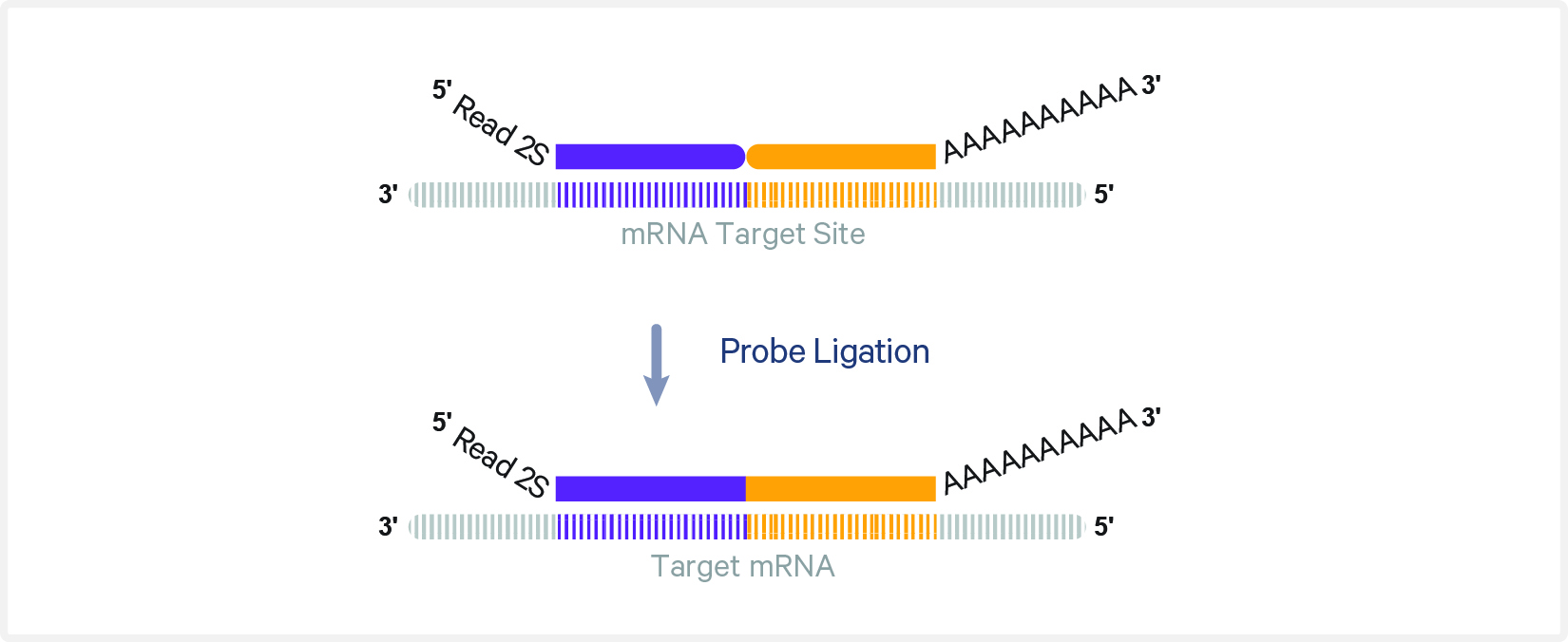

  5. Ligación de sondas en el tejido (si FFPE)
  6. Transferencia con CytAssist: las sondas ligadas se transfieren al slide Visium HD
  7. Extensión y construcción de librería: los códigos de barras espaciales se incorporan
  8. Secuenciación — configuración: 43 bp R1, 50 bp (75 bp FF) R2, 10 bp i7, 10 bp i5 (FFPE)

Diferencia clave Visium HD usa hibridación de sondas (probe-based FFPE), o captura poly-dT directa (fresh frozen). R1 es mayor por la mayor cantidad de cuadritos

Visium v2 vs HD: Lo que se mantiene

Igual que antes:

  • Instrumento CytAssist para la transferencia
  • Misma área de captura (6.5 × 6.5 mm)
  • Procesamiento con Space Ranger
  • Análisis downstream con Seurat/Scanpy
  • Referencias genómicas de 10x (GRCh38, mm10)
  • Formato de salida (matrices sparse, archivos H5)

Lo que cambia:

  • Resolución: 55 µm → 2 µm
  • De spots con gaps → cobertura continua
  • Sondas (probe-based) en lugar de poly-dT (v1)
  • Archivos de salida mucho más grandes
  • Se necesita el archivo .vlf del slide
  • Requiere más recursos computacionales
  • Concepto de binning digital post-hoc

Nuestro dataset: Cáncer Colorrectal (Visium HD)

Estudio: Oliveira et al. (2025) “High-definition spatial transcriptomic profiling of immune cell populations in colorectal cancer”

📄 Nature Genetics 57: 1512–1523

Hallazgos principales:

  • Mapa de alta resolución del microambiente tumoral (TME) en CRC
  • Identificación de subpoblaciones de macrófagos pro- y anti-tumorales
  • Localización de células T clonalmente expandidas cerca de macrófagos anti-tumorales
  • Validación cruzada con datos Xenium y scRNA-seq (Flex)

Datos del paciente:

  • Tejido: Colon sigmoide
  • Preservación: FFPE
  • Sexo: Masculino
  • Edad: 60 años
  • Slide: H1-VM2JXXK, Área A1

Accesiones:

Descarga de los FASTQs desde SRA (No lo hagan!)

Ya están en las carpetas en /mnt/data/transcriptomica/sra_visium_hd_clase_ST2

Los datos crudos de secuenciación están depositados en el Sequence Read Archive (SRA). Para descargarlos usamos prefetch + fasterq-dump del SRA Toolkit:


module load sra-tools

# Buscar los SRR accessions asociados a GSE280318
# (se pueden encontrar en la página de GEO o con esearch)

# Descargar con prefetch (más robusto que fasterq-dump directo)
prefetch SRR12345678   # reemplazar con el accession real

# Convertir a FASTQ
fasterq-dump --split-files --threads 8 SRR12345678

# Comprimir (Space Ranger necesita .fastq.gz)
pigz -p 8 *.fastq

Tip: sesiones persistentes

Slurm array job con una lista o:

#4 archivos de un total de 20 cada vez
#SBATCH --output=logs/sra_%a.out
#SBATCH --error=logs/sra_%a.err
#SBATCH --array=1-20%4
module load sra-tools
#La fila SLURM_ARRAY_TASK_ID del sra_list.txt
SRA_ID=$(sed -n "${SLURM_ARRAY_TASK_ID}p" sra_list.txt)

prefetch $SRA_ID   # reemplazar con el accession real

fasterq-dump "$TMP_DIR/$SRA_ID/$SRA_ID.sra" --split-files --threads $SLURM_CPUS_PER_TASK --temp $TMP_DIR --outdir ./

pigz -p $SLURM_CPUS_PER_TASK ${SRA_ID}*.fastq

Usa tmux o screen para que la descarga no se interrumpa si se cae la conexión SSH:

tmux new -s descarga
# ... ejecutar descarga ...
# Ctrl+b, d para desconectar
# tmux attach -t descarga para reconectar

Descarga de imágenes y matrices desde GEO

Además de los FASTQs, necesitamos las imágenes (CytAssist + microscopio) y opcionalmente las matrices pre-procesadas. Estas están en los archivos suplementarios de GEO:

tmux new -s geo_images

# Explorar el contenido del FTP de GEO
curl -s "ftp://ftp.ncbi.nlm.nih.gov/geo/series/GSE280nnn/GSE280315/suppl/"

# Descargar el archivo RAW completo (~32 GB, contiene imágenes + matrices)
wget -c --timeout=60 --tries=10 --waitretry=30 \
  "ftp://ftp.ncbi.nlm.nih.gov/geo/series/GSE280nnn/GSE280315/suppl/GSE280315_RAW.tar" \
  -O GSE280315_RAW.tar

# Desempaquetar
tar -xvf GSE280315_RAW.tar

# Ctrl+b, d para desconectar tmux

Importante sobre las URLs de GEO

los urls de ftp siguen un formato predecible GSE280nnn/GSEID/matrix|suppl| checa la documentación para tus fines README geo ftp

Archivos que necesitamos para Space Ranger

Para ejecutar spaceranger count con datos Visium HD FFPE necesitamos:

Archivo Descripción Fuente
FASTQs (R1, R2, I1, I2) Lecturas de secuenciación SRA / 10x
Imagen CytAssist (.tif) Para alineación de fiduciales GEO (tar)/ 10x
Imagen microscopio (.btf) H&E alta resolución (opcional) GEO (tar) / 10x
Referencia genómica GRCh38-2020-A 10x downloads
Probe set (.csv) Panel de sondas v2.0 10x downloads o carpeta SRanger
Slide layout (.vlf) Geometría del slide H1-VM2JXXK tar de GEO
# Referencia genómica (~15 GB descomprimida)
wget -c "https://cf.10xgenomics.com/supp/spatial-exp/refdata-gex-GRCh38-2020-A.tar.gz"
tar -xzvf refdata-gex-GRCh38-2020-A.tar.gz

# Probe set
wget -c "https://cf.10xgenomics.com/supp/spatial-exp/probeset/\
Visium_Human_Transcriptome_Probe_Set_v2.0_GRCh38-2020-A.csv"
#Spacerangeer ya está en la carpeta spaceranger-4.1.0/probe_sets/

SpaceRanger ya está instalado en /mnt/data/transcriptomica/sra_visium_hd_clase_ST2/software/spaceranger-4.1.0

Y la referencia está en

/mnt/data/transcriptomica/sra_visium_hd_clase_ST2/software/refdata-gex-GRCh38-2020-A

Instalación de Space Ranger (sin permisos de admin)

Space Ranger es un tarball autocontenido — no requiere sudo ni gestor de paquetes:

# 1. Crear directorio para software
mkdir -p ~/software && cd ~/software

# 2. Descargar (obtener URL de https://www.10xgenomics.com/support/
#    software/space-ranger/downloads)
wget -O spaceranger-3.0.0.tar.gz \
  "https://cf.10xgenomics.com/releases/space-ranger/spaceranger-4.1.0.tar.gz"

# 3. Desempaquetar
tar -xzvf spaceranger-4.1.0.tar.gz

# 4. Agregar al PATH
export PATH=..../software/spaceranger-4.1.0:$PATH
echo 'export PATH=.../software/spaceranger-4.1.0:$PATH' >> ~/.bashrc

# 5. Verificar
spaceranger --version

¿Qué incluye el tarball?

Space Ranger empaqueta todo: su propio Python, su propio STAR, todas las dependencias. No necesita nada del sistema excepto un kernel Linux razonablemente moderno (glibc ≥ 2.17).

Ejecutando Space Ranger en el cluster

#!/bin/bash
#SBATCH --job-name=spaceranger_crc
#SBATCH --cpus-per-task=16
#SBATCH --mem=64G
#SBATCH --output=spaceranger_%j.log

export PATH=/mnt/data/transcriptomica/sra_visium_hd_clase_ST2/software/spaceranger-4.1.0:$PATH
fastqdir="/mnt/data/transcriptomica/sra_visium_hd_clase_ST2/P5NAT_GSM8594571"

spaceranger count \
  --id=CRC_VisiumHD_P5NAT \
  --transcriptome=/mnt/data/transcriptomica/../software/refdata-gex-GRCh38-2020-A \
  --fastqs=$fastqdir \
  --sample=SRR31118571,SRR31118572,SRR31118573,SRR31118574 \
  --probe-set=/mnt/data/transcriptomica/../software/spaceranger-4.1.0/probe_sets/Visium_Human_Transcriptome_Probe_Set_v2.0_GRCh38-2020-A.csv \
  --cytaimage=$fastqdir/*_P1CRC_image.tif \
  --slide=H1-YD7CDZK \
  --area=A1 \
  --output-dir=$fastqdir/results \
  --slidefile=$fastqdir/GSM8594567_P1CRC_slide_file.vlf \
  --create-bam=false \
  --localcores=${SLURM_CPUS_PER_TASK} \
  --localmem=60 \
  --disable-ui

⚠️ Siempre usar --localcores y --localmem en un cluster para no abusar de los recursos compartidos.

Necesita los archivos descomprimidos

Necesita que los fastqs se llamen {SampleID}_S1_R{1,2}_001.fastq.gz

¿Qué produce Space Ranger?

Para entender mejor los outputs

CRC_VisiumHD/outs/
├── web_summary.html              # Reporte QC interactivo (todos los bins)
├── spatial/                     # Información espacial
|
├── binned_outputs/               # ← NUEVO en HD
│   ├── square_002um/             # Bins a 2 µm
│   ├── square_008um/             # Bins a 8 µm (recomendado)
│   └── square_016um/             # Bins a 16 µm (para laptops)
|         ├── filtered_feature_bc_matrix.h5
|         ├── filtered_feature_bc_matrix/   # Matriz de conteo (bins bajo tejido)
│         |   ├── barcodes.tsv.gz
│         |   ├── features.tsv.gz
│         |   └── matrix.mtx.gz
|         ├── raw_feature_bc_matrix/        # Matriz completa
|         └── analysis/ #Clusters, DEGs, umaps etc.
└── cloupe.cloupe                  # Archivo para Loupe Browser

Para el análisis downstream en laptops, usaremos los bins de 16 µm por su menor tamaño computacional.

Alternativa open source: STARsolo

¿Por qué una alternativa?

  • Space Ranger es software propietario (aunque gratuito)
  • STARsolo es GPL, parte de STAR ya instalado en clúster
  • Sólo jugar para ver qué hace Space Ranger por dentro
  • Rápido para el paso de alineamiento

¿Qué hace STARsolo?

Lo mismo que el core de Space Ranger/Cell Ranger:

  1. Demultiplexar códigos de barras espaciales
  2. Alinear lecturas al genoma de referencia (STAR)
  3. Colapsar UMIs (deduplicación)
  4. Generar matriz de conteo (genes × barcodes)

¿Qué NO hace?

  • Detección de tejido en la imagen H&E
  • Alineación de fiduciales
  • Binning (2 µm → 8 µm → 16 µm)
  • Generación del directorio spatial/
  • Pero…

STARsolo

Para Visium estándar, STARsolo es un reemplazo directo. Para Visium HD, la arquitectura de barcode multi-segmento (43bp, ~11M posiciones) y la química basada en sondas hacen que Space Ranger sea, en la práctica, la única opción actualmente. Este es un ejemplo real de cómo las herramientas open source a veces necesitan tiempo para alcanzar a las plataformas comerciales.

Pregunta Qué binneado corresponde a las matrices descargadas de GEO?

Checar el web summary

Resumen del flujo de trabajo

Code
flowchart LR
    A[FASTQs<br/>SRA] --> D[Space Ranger]
    D --> C[Matriz +<br/>spatial/]
    E[Imágenes<br/>GEO/10x] --> D
    F[Referencia<br/>GRCh38] --> D
    G[Probe set<br/>+ slide file] --> D
    C --> H[Análisis<br/>downstream<br/>Seurat/Scanpy]

flowchart LR
    A[FASTQs<br/>SRA] --> D[Space Ranger]
    D --> C[Matriz +<br/>spatial/]
    E[Imágenes<br/>GEO/10x] --> D
    F[Referencia<br/>GRCh38] --> D
    G[Probe set<br/>+ slide file] --> D
    C --> H[Análisis<br/>downstream<br/>Seurat/Scanpy]

Volvamos a los datos de cáncer descargados de GEO

Como en los programas de cocina, vamos a trabajar como si ya hubiera terminado el pipeline con los datos descargados de GEO. Visium HD de un paciente con cáncer colorrectal (P2CRC) del estudio de Oliveiraet al.(2025).

Trabajaremos con archivos descargados directamente de GEO, sin la estructura completa de directorios de Space Ranger. Esto es un escenario realista muchas veces los datos públicos vienen así.

Archivos que necesitamos:

outs/
├── filtered_feature_bc_matrix.h5
└── binned_outputs/
  └── square_008um/
          ├── filtered_feature_bc_matrix.h5
          └── spatial/
                ├── tissue_positions.parquet
                ├── tissue_lowres_image.png
                └── scalefactors_json.json

Pero podemos librarla con:

pacienteID/outs
    ├── (SOMEID)_filtered_feature_bc_matrix.h5
    └── spatial/
            ├── tissue_positions.parquet    #Cambiar el nombre
            ├── (SOMEID)_tissue_lowres_image.png
            └── scalefactors_json.json       #Cambiar el nombre

Con Seurat

Code
## Instalar si es necesario (solo la primera vez) # install.packages(c("Seurat", "hdf5r", "ggplot2", "patchwork", "dplyr")) # install.packages("BiocManager") # BiocManager::install("glmGamPoi") # para SCTransform #o bien pak::pkg_install como recomendó Valeria

library(Seurat)
library(hdf5r)
library(ggplot2)
library(patchwork)
library(dplyr)
library(arrow)
library(ape)
library(SpatialExperiment)
#Much faster implementation of find markers:
#pak::pak('immunogenomics/presto')
packageVersion("Seurat")
[1] '5.5.0'
Code
## Debe ser >= 5.0.0

Verificar la versión de Seurat — necesitamos v5+ para soporte de Visium HD

Descomprimir la imagen

Code
## Si la imagen está comprimida, mover archivos y cambiar nombres
gunzip GSM8594568_P2CRC_image.tif.gz
Code
#object <- Load10X_Spatial(data.dir = "P5CRC_GSM8594569_results_16mum/", filename = "GSM8594567_P1CRC_filtered_feature_bc_matrix.h5", image.name = "GSM8594567_P1CRC_tissue_lowres_image.png")
object <- Load10X_Spatial(data.dir = "P5CRC_GSM8594569_results_16mum/", filename = "filtered_feature_bc_matrix.h5", image.name = "tissue_lowres_image.png")

Assays y plots

Code
Assays(object) #En datos director de space ranger pueden ser diferentes resoluciones DefaultAssay(object)
An object of class "SimpleAssays"
Slot "data":
List of length 1

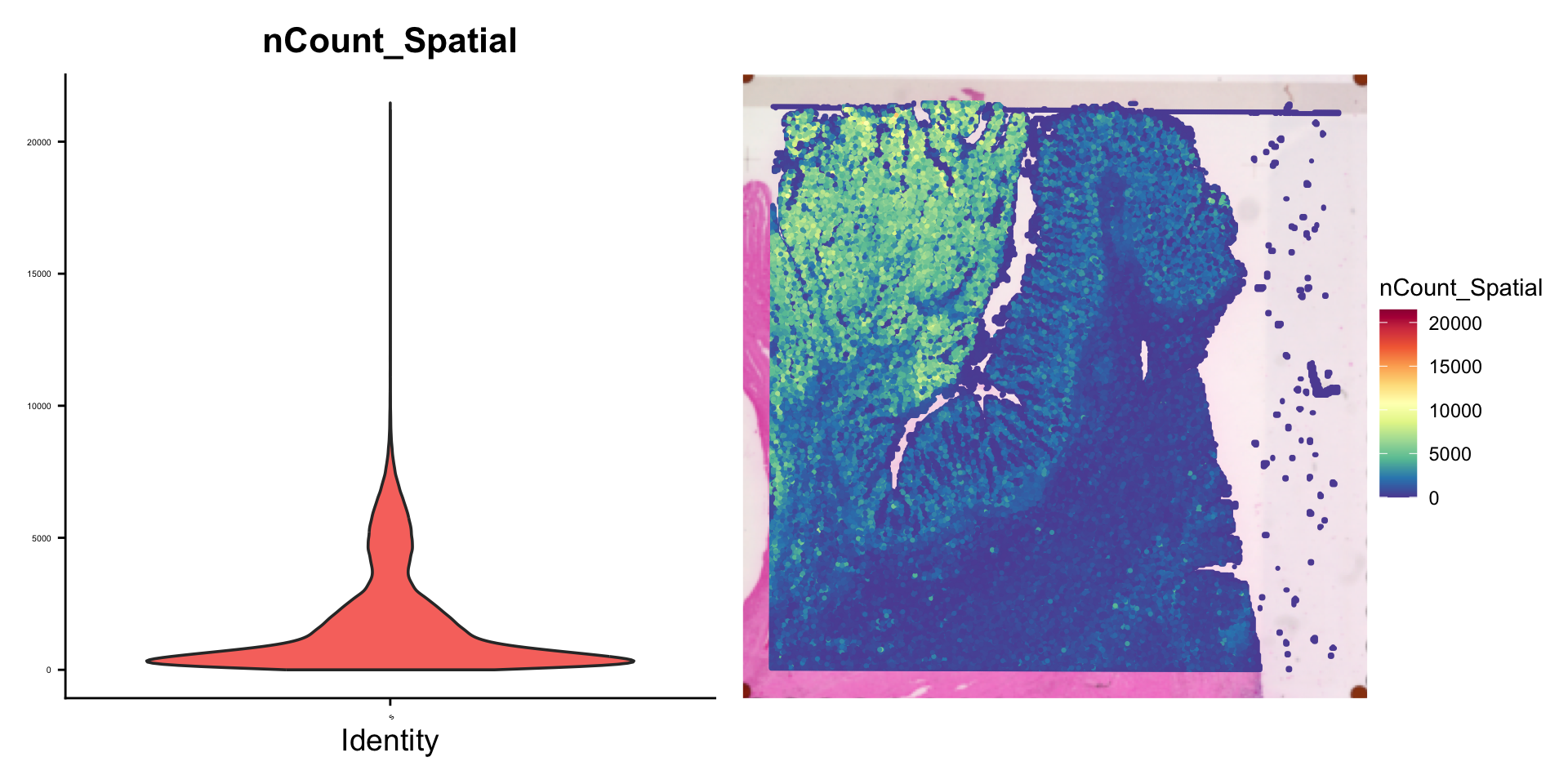

Code
vln.plot <- VlnPlot(object, features = "nCount_Spatial", pt.size = 0) + theme(axis.text = element_text(size = 4)) + NoLegend()

count.plot <- SpatialFeaturePlot(object, pt.size.factor = 10, features = "nCount_Spatial") + theme(legend.position = "right")

vln.plot | count.plot

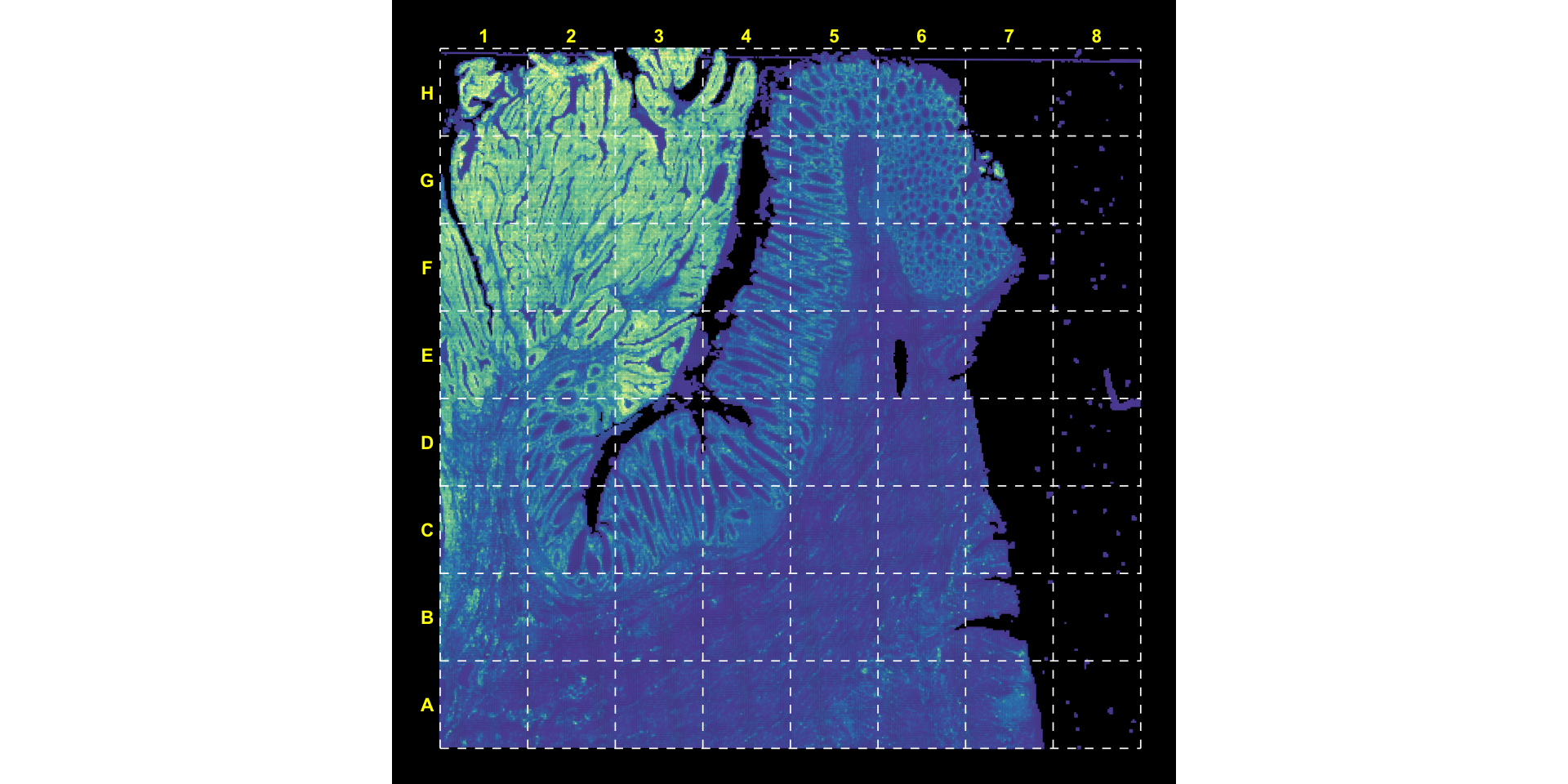

Subsetting opcional para que no tarde tanto

Elijan un bloque (o no, pero tardará más)

Code
plot_data$cell <- colnames(object)

# Function to pick a block
pick_block <- function(row_letter, col_number, plot_data, x_cuts, y_cuts) {
  r <- match(toupper(row_letter), LETTERS)
  c <- col_number
  cells <- plot_data$cell[
    plot_data$x >= x_cuts[c] & plot_data$x < x_cuts[c + 1] &
    plot_data$y >= y_cuts[r] & plot_data$y < y_cuts[r + 1]
  ]
  return(cells)
}

#
cells_block <- pick_block("G", 4, plot_data, x_cuts, y_cuts)
object <- subset(object, cells = cells_block)
#cat("Bins in block D3:", ncol(object_block), "\n")

#SpatialFeaturePlot(object, features = "nCount_Spatial")

Normalización

En el tutoral utilizan la normalización básica logarítmica. La mejor normalización aún no está definida

Code
object <- NormalizeData(object)

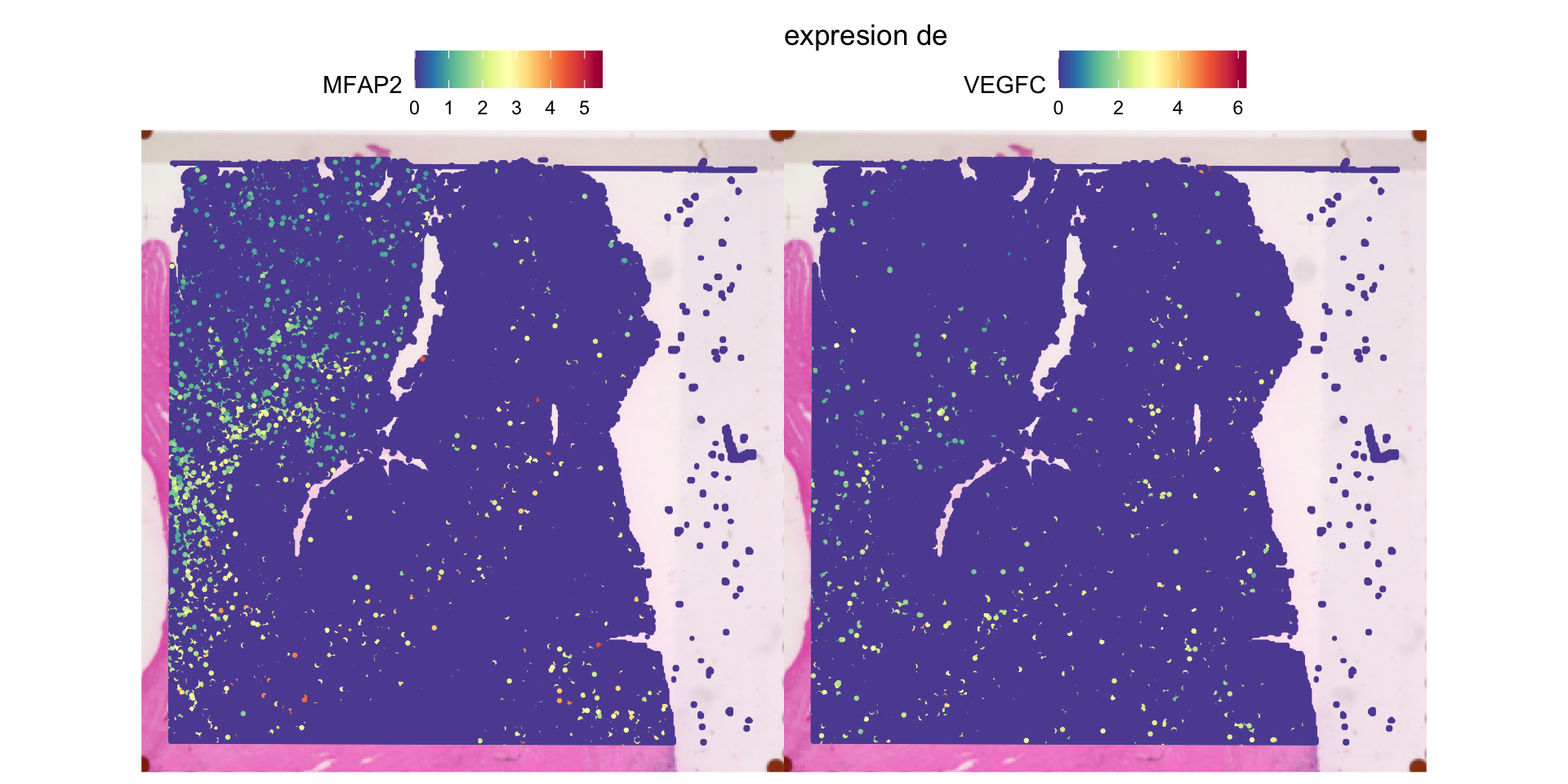

Feature plots: marcador en el tejido en lugar del UMAP

Code
object <- FindVariableFeatures(object)
#2 genes variables random
genrandom <- sample(VariableFeatures(object), 2)

SpatialFeaturePlot(object, pt.size.factor = 10, features = genrandom) + ggtitle(paste0(c("expresion de", paste(genrandom, collapse = " y ") )))

Clustering

Utiliza sketching que mantiene una subpoblación en memoria y todo el dataset en disco. Más eficiente para grandes datasets.

Code
#Más tardado
object <- ScaleData(object)
# Seleccionamos 20,000 células de como 500,000.
object <- SketchData(
  object = object,
  #Más o menos dependiendo del tiempo y memoria
  ncells = 10000,
  method = "LeverageScore",
  sketched.assay = "sketch"
)

Los resultados del sketch se guardan en otro assay. Trabajamos sobre este para hacer el clustering y la proyección

Code
# switch analysis to sketched cells
DefaultAssay(object) <- "sketch"

# perform clustering workflow
object <- FindVariableFeatures(object)
object <- ScaleData(object)
object <- RunPCA(object, assay = "sketch", reduction.name = "pca.sketch")
object <- FindNeighbors(object, assay = "sketch", reduction = "pca.sketch", dims = 1:50)
object <- FindClusters(object, cluster.name = "seurat_cluster.sketched", resolution = 1)
Modularity Optimizer version 1.3.0 by Ludo Waltman and Nees Jan van Eck

Number of nodes: 10000
Number of edges: 409915

Running Louvain algorithm...
Maximum modularity in 10 random starts: 0.8597
Number of communities: 24
Elapsed time: 1 seconds
Code
object <- RunUMAP(object, reduction = "pca.sketch", reduction.name = "umap.sketch", return.model = T, dims = 1:50)

Hacemos la proyección de vuelta al dataset entero: cluster, primeros 5 PCs de PCA y coordenadas de umap

Code
#Aún más tardado y puede faltar memoria
object <- ProjectData(
  object = object,
  assay = "Spatial",
  full.reduction = "full.pca.sketch",
  sketched.assay = "sketch",
  sketched.reduction = "pca.sketch",
  umap.model = "umap.sketch",
  #ajustar si se queja de falta de memoria
  dims = 1:5,
  refdata = list(seurat_cluster.projected = "seurat_cluster.sketched")
)

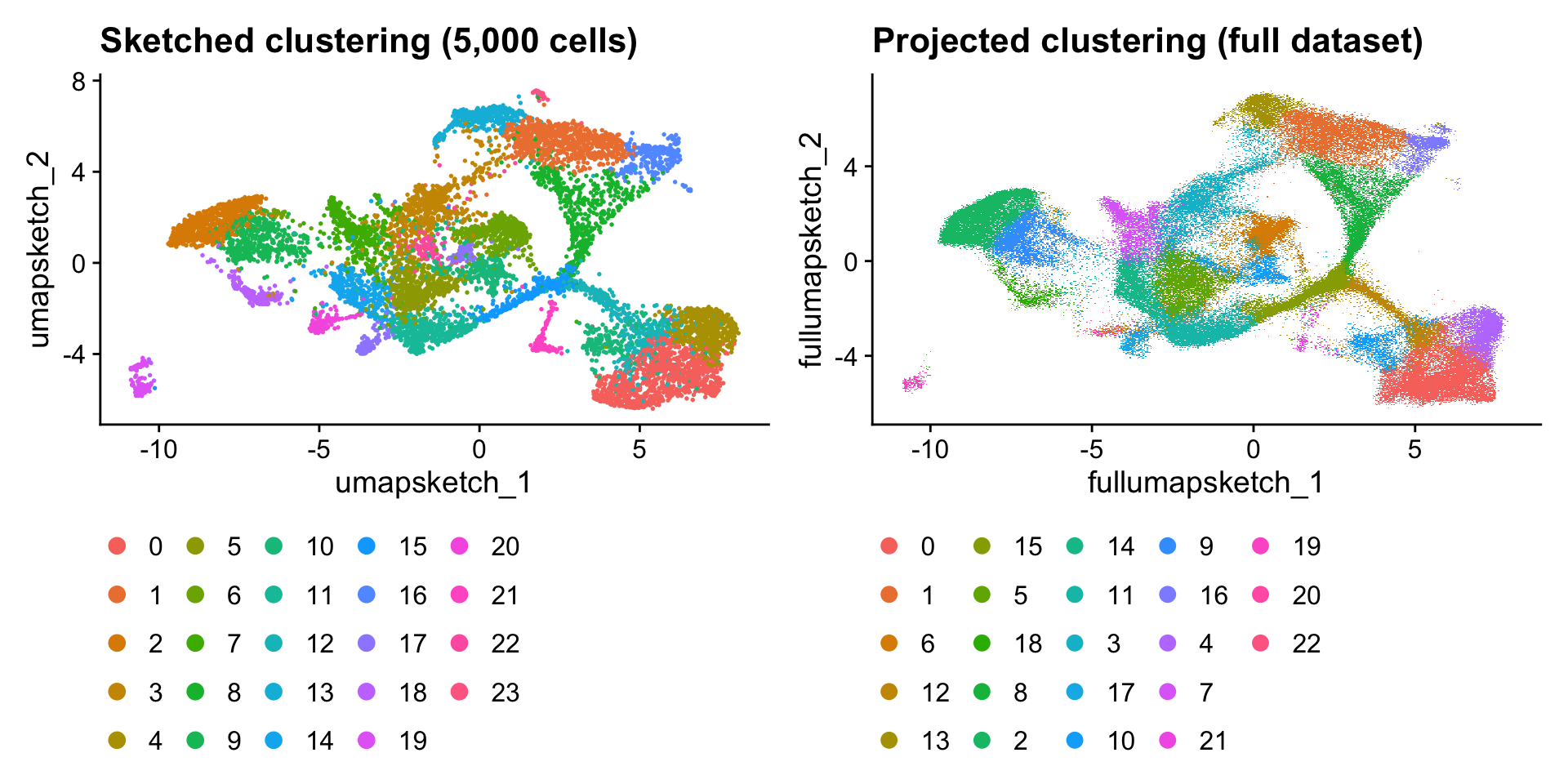

Visualización UMAP

Too many spots though

Code
DefaultAssay(object) <- "sketch"
Idents(object) <- "seurat_cluster.sketched"
p1 <- DimPlot(object, reduction = "umap.sketch", label = F) + ggtitle("Sketched clustering (5,000 cells)") + theme(legend.position = "bottom")

#No parece quitar muchas células pero ayuda a la visualización
object <- subset(object, cells = colnames(object)[!is.na(object$seurat_cluster.projected)])
# switch to full dataset

DefaultAssay(object) <- "Spatial"
Idents(object) <- "seurat_cluster.projected"
p2 <- DimPlot(object, reduction = "full.umap.sketch", label = F) + ggtitle("Projected clustering (full dataset)") + theme(legend.position = "bottom")

p1 | p2

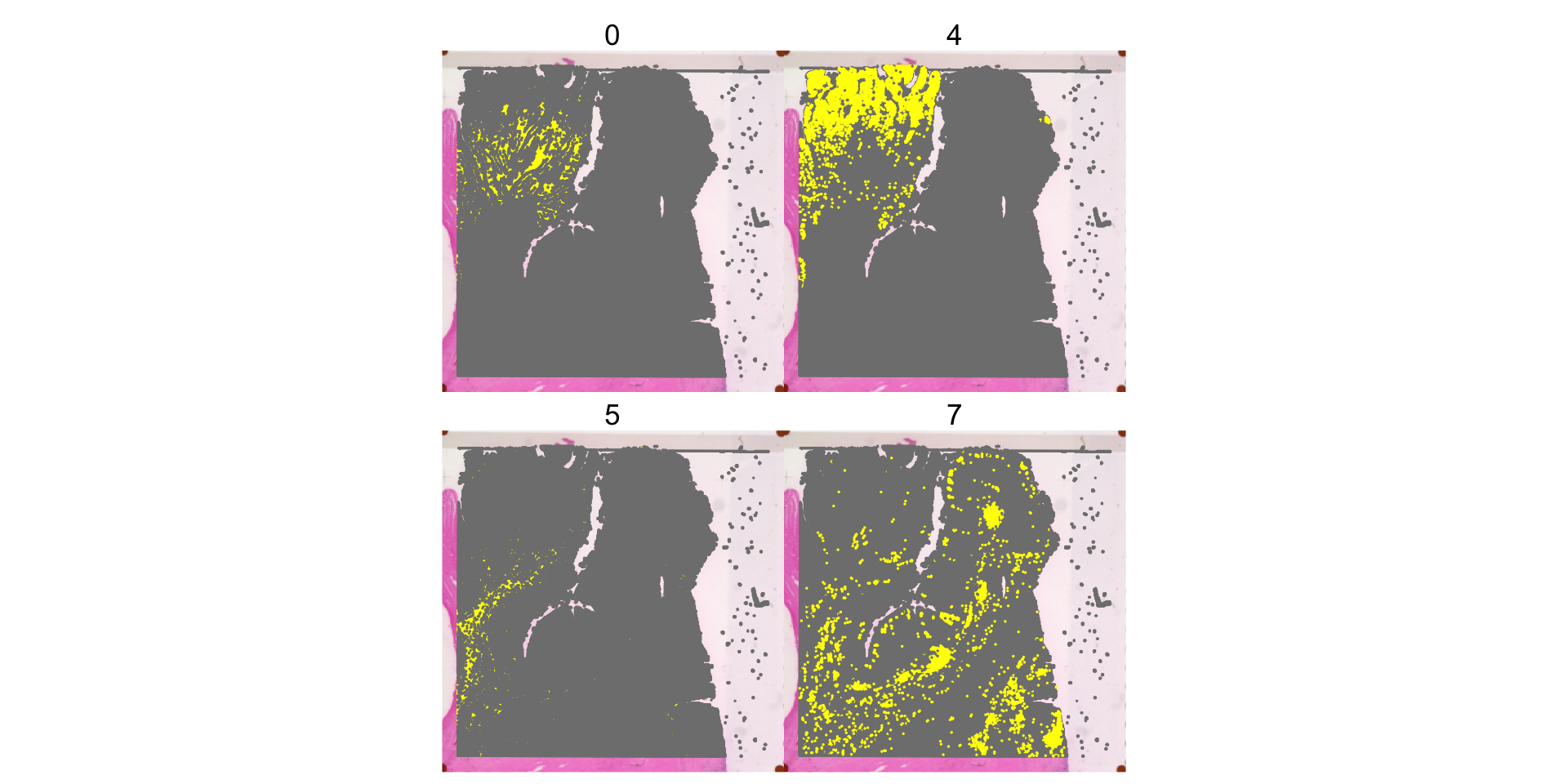

Localización de los diferentes clústers

Code
cells <- CellsByIdentities(object, idents = c(0, 4,5,7))

p <- SpatialDimPlot(object, pt.size.factor = 10,
  cells.highlight = cells[setdiff(names(cells), "NA")],
  cols.highlight = c("#FFFF00", "grey50"), facet.highlight = T, combine = T
) + NoLegend()
p

Clúster con algoritmo de single cell (No info espacial)

Code
SpatialDimPlot(object, label = T, repel = T, label.size = 4, pt.size.factor = 10)

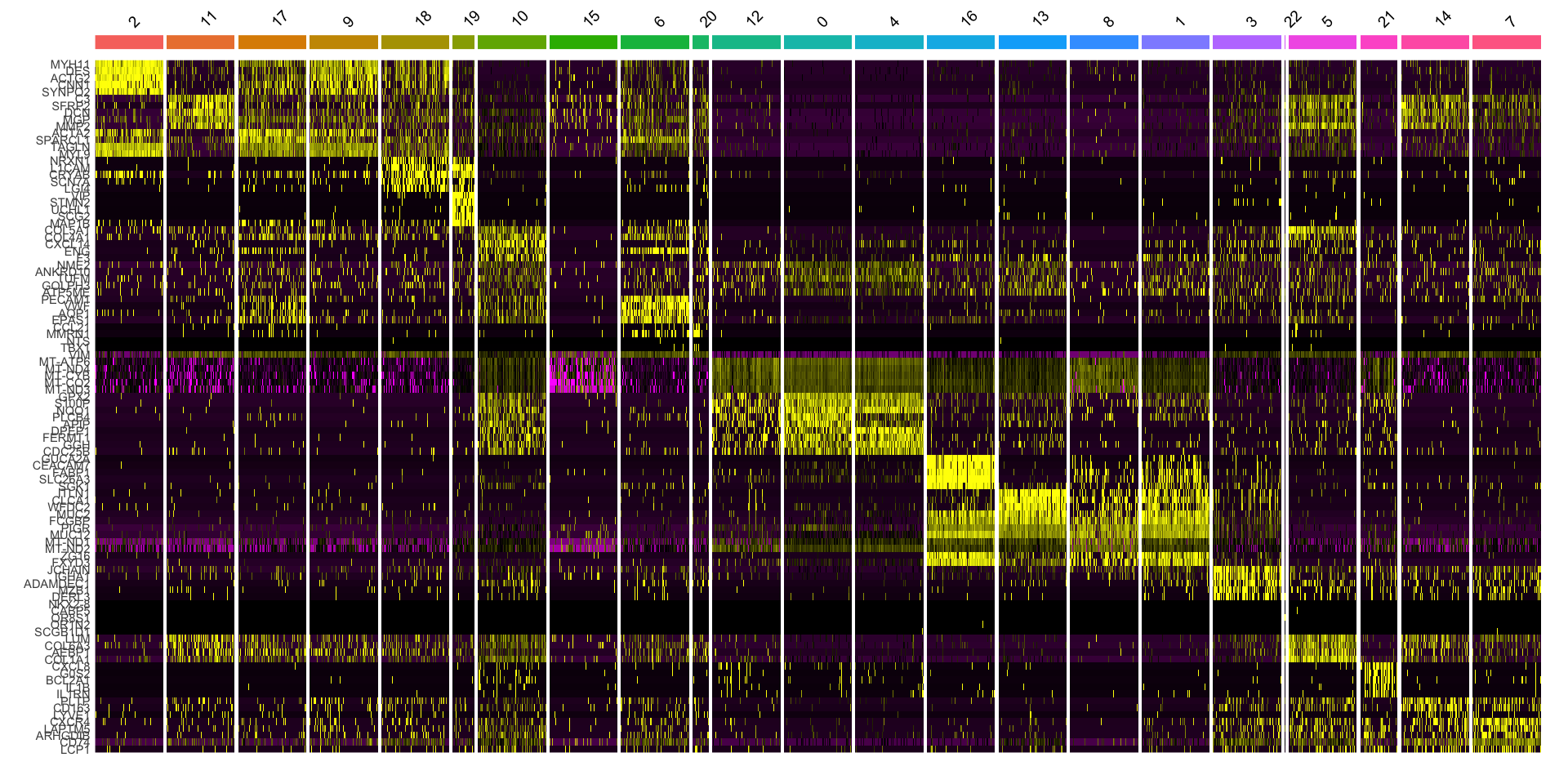

Heatmap de marcadores de cada clúster

Code
DefaultAssay(object) <- "Spatial"
Idents(object) <- "seurat_cluster.projected"
#Downsampled object to make visualization easier
object_subset <- subset(object, cells = Cells(object[["Spatial"]]), downsample = 1000)

# Order clusters by similarity
DefaultAssay(object_subset) <- "Spatial"
Idents(object_subset) <- "seurat_cluster.projected"
object_subset <- BuildClusterTree(object_subset, assay = "Spatial", reduction = "full.pca.sketch", reorder = T)

markers <- FindAllMarkers(object_subset, assay = "Spatial", only.pos = TRUE)
markers %>%
  group_by(cluster) %>%
  dplyr::filter(avg_log2FC > 1) %>%
  slice_head(n = 5) %>%
  ungroup() -> top5

object_subset <- ScaleData(object_subset, assay = "Spatial", features = top5$gene)
p <- DoHeatmap(object_subset, assay = "Spatial", features = top5$gene, size = 2.5) + theme(axis.text = element_text(size = 5.5)) + NoLegend()
p

Con bioconductor

Code
library(Banksy)
library(ggspavis)
library(igraph)
library(pheatmap)
library(scran)
library(scuttle)
library(SpotSweeper)
#library(tidyr)
#Para importar 10X pero acá sólo convertimos el Seurat
#library(VisiumIO)
#Maybe
#library(magick)
#library(BiocParallel)
#library(DropletUtils)
#library(scater)
#library(sf)
#library(spacexr)

Sólo transformamos el objeto Seurat en lugar de importarlo de novo

Code
coords <- GetTissueCoordinates(object)
object_export <- object
object_export[["sketch"]] <- NULL
object_export[["pca.sketch"]] <- NULL
object_export[["umap.sketch"]] <- NULL

sce <- as.SingleCellExperiment(object_export)
spe <- SpatialExperiment(
  assays = assays(sce),
  colData = colData(sce),
  reducedDims = reducedDims(sce),
  spatialCoords = as.matrix(coords[colnames(sce), 1:2])
)

Quality control con counts mitocondriales

Code
# calculate per-cell QC metrics
mt <- grepl("^MT-", rownames(spe))
spe <- addPerCellQCMetrics(spe, subsets=list(mt=mt))
Code
# determine outliers based on
# - low log-library size
# - few uniquely detected features
# - high mitochondrial count fraction
spe <- localOutliers(spe, metric="sum", direction="lower", log=TRUE)
spe <- localOutliers(spe, metric="detected", direction="lower", log=TRUE)
spe <- localOutliers(spe, metric="subsets_mt_percent", direction="higher", log=TRUE)
spe$discard <-
    spe$sum_outliers |
    spe$detected_outliers |
    spe$subsets_mt_percent_outliers
# tabulate number of bins retained
# vs. removed by any criterion
table(spe$discard)

 FALSE   TRUE
131916   1329
Code

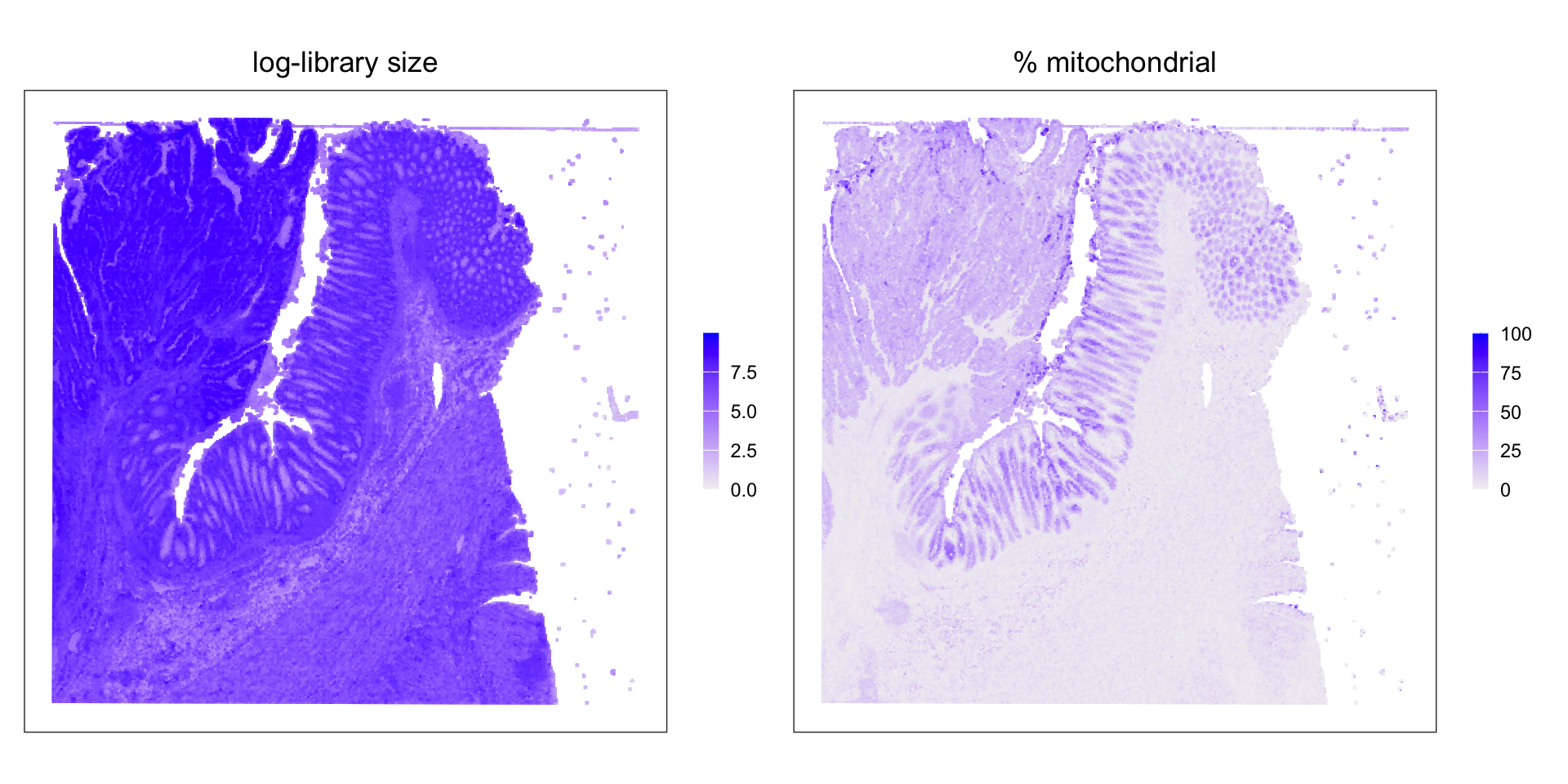

spe$in_tissue <- TRUE
plotCoords(spe, annotate="sum_log", point_size=0.2, point_shape=15) +   ggtitle("log-library size") +
  plotCoords(spe, annotate="subsets_mt_percent", point_size=0.2, point_shape=15) +
  ggtitle("% mitochondrial") +
  plot_layout(nrow=1) & theme(
    legend.key.width=unit(0.5, "lines"),
    legend.key.height=unit(1, "lines"))

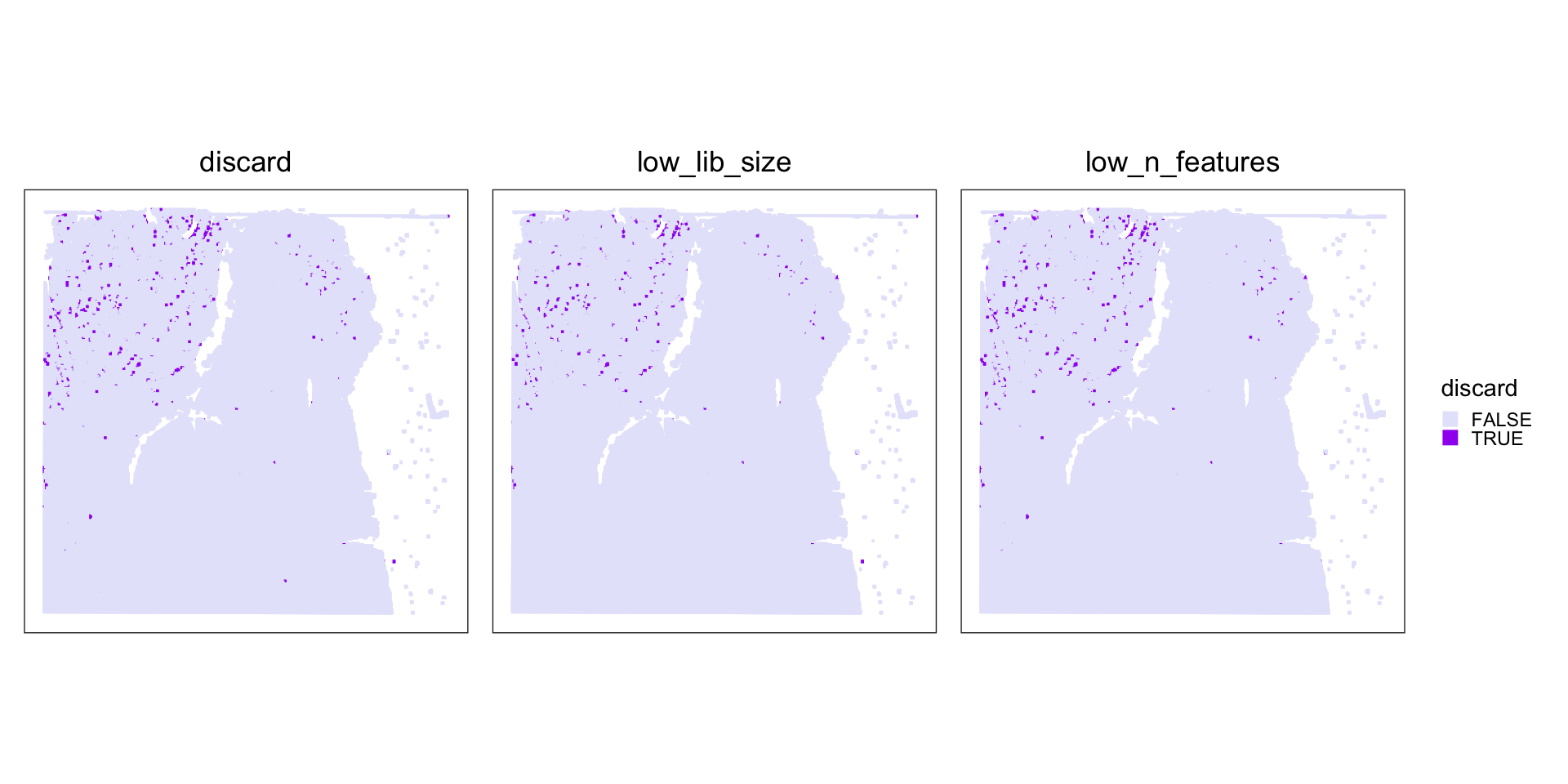

Where are the local outliers

Code
plotCoords(spe, point_shape=15, annotate="discard") + ggtitle("discard") +
plotCoords(spe, point_shape=15, annotate="sum_outliers") + ggtitle("low_lib_size") +
plotCoords(spe, point_shape=15, annotate="detected_outliers") + ggtitle("low_n_features") +
plot_layout(nrow=1, guides="collect") &
    theme(
        plot.title=element_text(hjust=0.5),
        legend.key.size=unit(0, "lines")) &
    guides(col=guide_legend(override.aes=list(size=3))) &
    scale_color_manual("discard", values=c("lavender", "purple"))
Code
spe <- spe[, !spe$discard]
dim(spe)
[1]  18085 131916

Get variable features, now with scran

Code
sum(colSums(counts(spe)) == 0)
[1] 1
Code
spe <- spe[, colSums(counts(spe)) > 0]

# Now normalize
spe <- logNormCounts(spe)
dec <- modelGeneVar(spe)
hvg <- getTopHVGs(dec, n=2e3)

n_common <- length(intersect(hvg, VariableFeatures(object)))
message(n_common, " de ", length(hvg), " HVGs en común entre SPE y Seurat")

Usamos banksy para computar PCA y clustering

Code
# set seed for random number generation
# in order to make results reproducible
set.seed(112358)
# 'Banksy' parameter settings
k <- 8   # consider first order neighbors
l <- 0.2 # use little spatial information
a <- "logcounts"
xy <- c("array_row", "array_col")
# restrict to selected features
tmp <- spe[hvg, ]
# compute spatially aware 'Banksy' PCs
tmp <- computeBanksy(tmp, assay_name=a, coord_names=xy, k_geom=k)
tmp <- runBanksyPCA(tmp, lambda=l, npcs=20)
reducedDim(spe, "PCA") <- reducedDim(tmp)
## run UMAP (for visualization purposes only)
# spe <- runUMAP(spe, dimred="PCA")
# build cellular shared nearest-neighbor (SNN) graph
g <- buildSNNGraph(spe, use.dimred="PCA", type="jaccard", k=20)

# cluster using Leiden community detection algorithm
k <- cluster_leiden(g, objective_function="modularity", resolution=1.2)
table(spe$Banksy <- factor(k$membership))

    1     2     3     4     5     6     7     8     9    10    11    12    13
 7909  2098  3929  6165  4889  4524  4101  3382  5966  8074  8139  5602  6216
   14    15    16    17    18    19    20    21    22    23    24    25    26
 8245  2977 10280  5391  5873  1839  4728  5053  3239  3208  4697  4142   124
   27
 1125

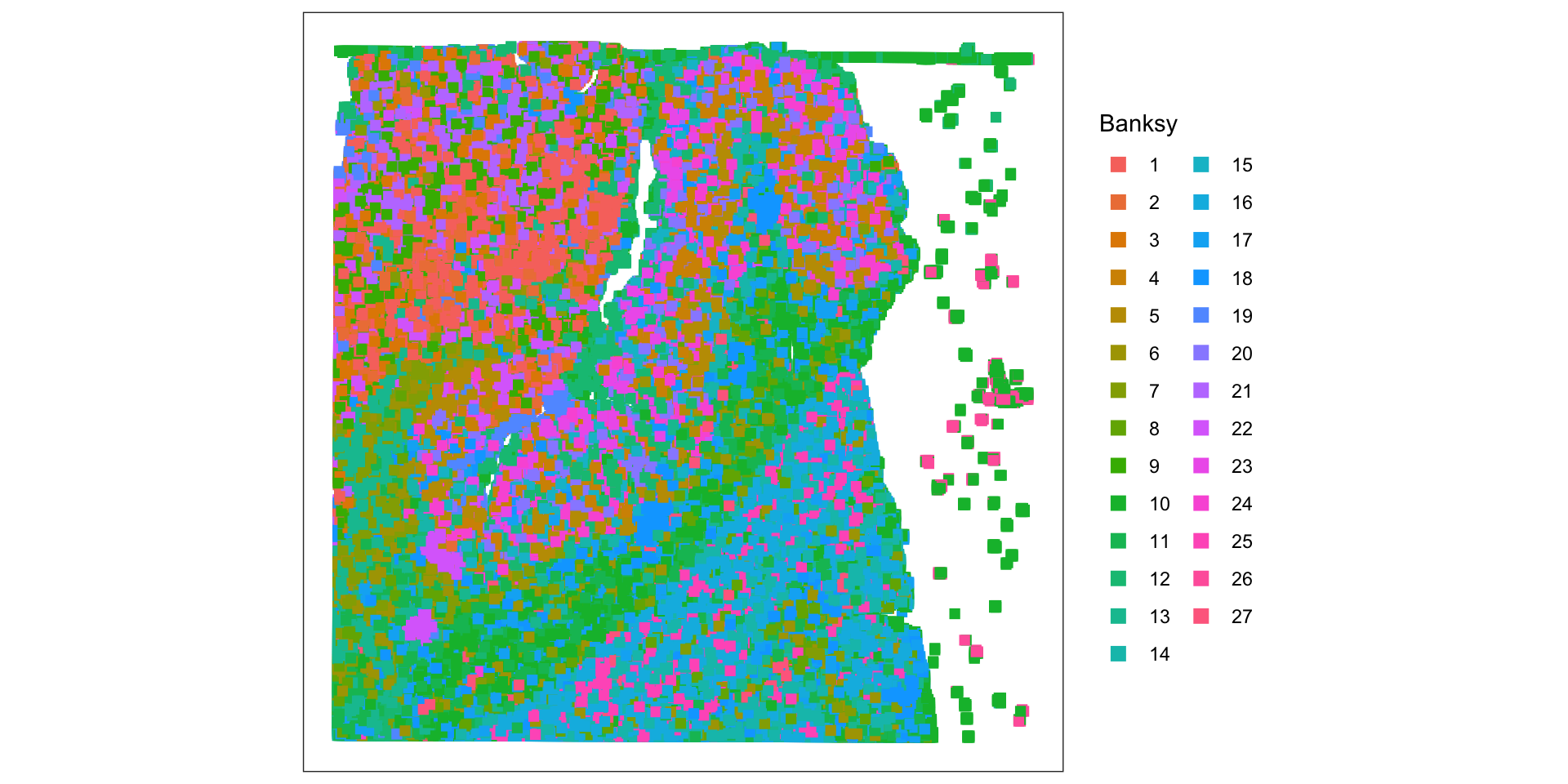

Localización de clusters Banksy (contrastar con Seurat)

Code
plotCoords(spe, annotate = "Banksy", point_size = 2, point_shape = 15)

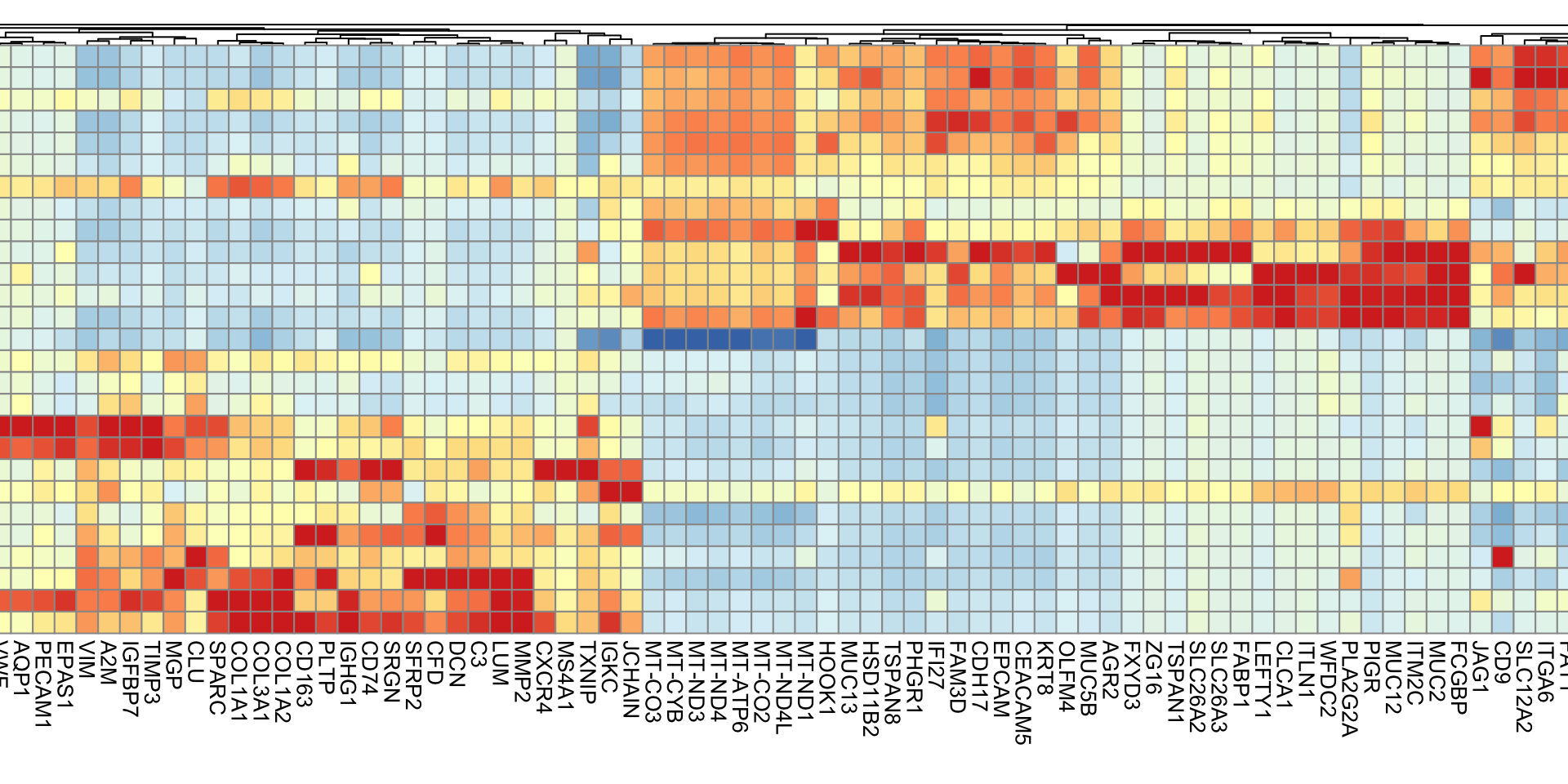

Differential gene expression analysis

Code
# differential gene expression analysis
mgs <- findMarkers(spe, groups=spe$Banksy, direction="up")

# select for a few markers per cluster
top <- lapply(mgs, \(df) rownames(df)[df$Top <= 2])
top <- unique(unlist(top))
# average expression by clusters
pbs <- aggregateAcrossCells(spe,
    ids=spe$Banksy, subset.row=top,
    use.assay.type="logcounts", statistics="mean")

# visualize averages z-scaled across clusters
pheatmap(
    mat=t(assay(pbs)), scale="column", breaks=seq(-2, 2, length=101),
    cellwidth=10, cellheight=10, treeheight_row=5, treeheight_col=5)

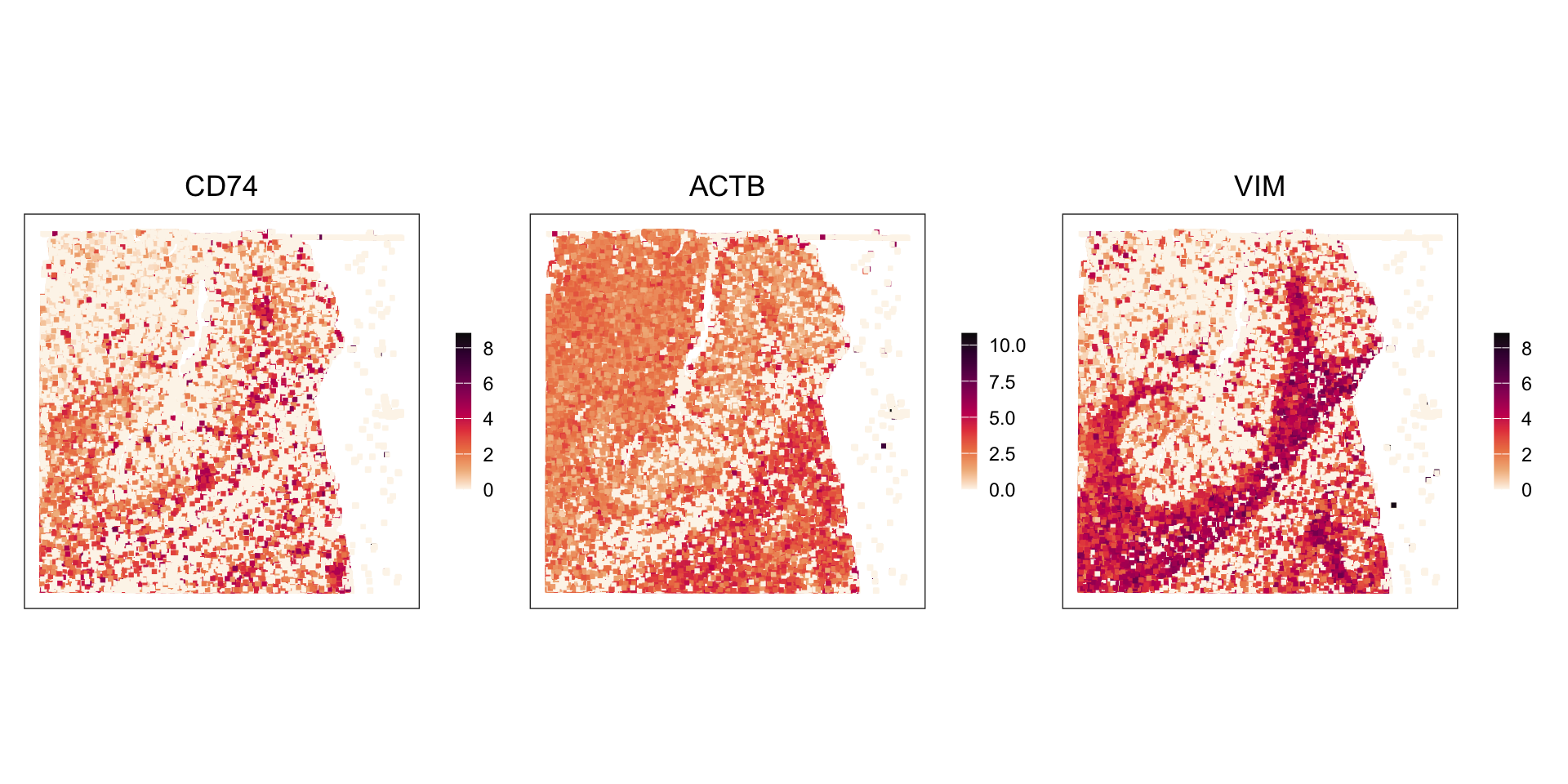

Marker visualization (heatmap)

Code
gs <- sample(rownames(pbs), size = 3)
ps <- lapply(gs, \(.) plotCoords(spe, annotate=., point_shape=15,
                                 point_size=0.8, assay_name="logcounts"))
wrap_plots(ps, nrow=1) & theme(
  legend.key.width=unit(0.5, "lines"),
  legend.key.height=unit(1, "lines")) &
  scale_color_gradientn(colors=rev(hcl.colors(9, "Rocket")))

Referencias
